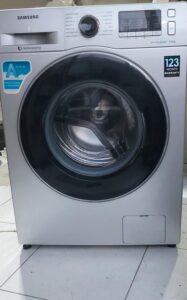

نصب برد همه کاره روی لباسشویی سامسونگ
1. قطع برق و ایمنی:
دوشاخه رو از برق بکش و مطمئن شو آب و برق کاملاً قطع هستن.
۲. باز کردن پنل قبلی:
پنل بالای لباسشویی رو باز کن و برد اصلی یا معیوب رو جدا کن (عکس یا یادداشت از سیم‌کشی قبلی بگیر تا بعداً اشتباه نکنی).
۳. نصب فیزیکی برد جدید:
برد همه‌کاره معمولاً داخل یک جعبه پلاستیکی میاد. اونو در جای خشک و دور از لرزش نصب کن (با پیچ یا بست پلاستیکی).
۴. سیم‌کشی:
ورودی برق: سیم فاز و نول از دوشاخه به ورودی برد (L و N).
خروجی موتور: معمولاً سه یا چهار سیم دارن (برای موتور یونیورسال یا القایی).
پمپ تخلیه: به خروجی مخصوص “Drain Pump”.
هیتر (در صورت نیاز): به خروجی “Heater”.
سوئیچ درب و شیر آب: به سوکت‌های مشخص خودشون وصل می‌شن.
دفترچه برد معمولاً دیاگرام سیم‌کشی داره؛ خیلی مهمه طبق اون عمل کنی.
۵. تست عملکرد:
بعد از اطمینان از سیم‌کشی، برق رو وصل کن و با برنامه شستشو یا تست دستی، پمپ، موتور و شیر آب رو امتحان کن.
